欢乐颂小说,古风君子以泽,神武八荒一颗小说

當(dāng)前位置：首頁>技術(shù)資料>團(tuán)聚劑性能研究及其在布袋除塵器中的應(yīng)用

團(tuán)聚劑性能研究及其在布袋除塵器中的應(yīng)用

來源：泊頭市康越環(huán)保發(fā)布時(shí)間：2016/3/1 15:24:11

摘要：文章對(duì)燃煤煙氣中的細(xì)顆粒物在化學(xué)團(tuán)聚劑作用下的團(tuán)聚行為進(jìn)行了實(shí)驗(yàn)研究，檢驗(yàn)了團(tuán)聚劑種類、團(tuán)聚劑濃度、溫度等因素對(duì)其團(tuán)聚性能的影響。結(jié)果表明：非離子型的團(tuán)聚劑KGM和LBG對(duì)燃煤顆粒團(tuán)聚效果顯著，團(tuán)聚劑濃度越大、溫度越高，對(duì)顆粒物的團(tuán)聚作用越強(qiáng)，布袋除塵器濾塵效果越好。

   PM2.5是導(dǎo)致霧霾天氣的主要原因，已經(jīng)成為我國(guó)主要的大氣環(huán)境問題。PM2.5的面積大、顆粒細(xì)微、難以捕集。有數(shù)據(jù)統(tǒng)計(jì)表明，國(guó)內(nèi)大氣檢測(cè)中懸浮顆粒物質(zhì)約有40%是源于電廠燃煤。雖然現(xiàn)有除塵技術(shù)及設(shè)備的除塵效率相當(dāng)優(yōu)異，能夠?qū)崿F(xiàn)99%以上的除塵，但大部分的細(xì)顆粒物質(zhì)（即PM1、PM2.5）還是沒有被去除，而是直接排放入大氣中。這些細(xì)顆粒物質(zhì)通常攜帶有各種重金屬及化學(xué)致癌物質(zhì)，現(xiàn)有的除塵設(shè)備及技術(shù)不能對(duì)其有效控制，它們很容易被人體攝入后累積，從而嚴(yán)重?fù)p害健康，導(dǎo)致腫瘤及癌癥等疾病高發(fā)。當(dāng)然，毋庸置疑，這些細(xì)顆粒物質(zhì)也是致使_氣候變異、煙霧災(zāi)害事件頻發(fā)和臭氧層空洞擴(kuò)大等嚴(yán)重的環(huán)境危機(jī)的重要因素。
   經(jīng)過一些嘗試及借鑒_上發(fā)達(dá)_的經(jīng)驗(yàn)，現(xiàn)行的控制燃煤燃燒所產(chǎn)生的細(xì)顆粒物質(zhì)排放技術(shù)有很多，化學(xué)團(tuán)聚技術(shù)_是其中之一，且表現(xiàn)較為優(yōu)異。它的優(yōu)勢(shì)在于，既不需要大規(guī)模重新部署設(shè)計(jì)現(xiàn)有設(shè)備，又不需要改變現(xiàn)有生產(chǎn)條件及除塵設(shè)備操作的技術(shù)參數(shù)，_能夠非常有效地促使燃煤細(xì)顆粒物質(zhì)團(tuán)聚，達(dá)到多種污染物質(zhì)協(xié)同被去除的目的。
   化學(xué)團(tuán)聚技術(shù)的基本原理及核心是，在燃區(qū)的后區(qū)在除塵設(shè)備前投入團(tuán)聚劑，噴入的團(tuán)聚劑液滴和細(xì)顆粒物質(zhì)之間自然產(chǎn)生的碰撞、吸附搭橋等多種形式，進(jìn)而促使細(xì)顆粒物質(zhì)凝聚變大，這樣現(xiàn)有設(shè)備及技術(shù)_能99%以上有效去除細(xì)顆粒物（即PM1、PM2.5）。本篇文章針對(duì)細(xì)顆粒物質(zhì)的特性，研究了團(tuán)聚劑的不同種類、團(tuán)聚劑含量、溫度等多方面對(duì)細(xì)顆粒物質(zhì)進(jìn)行團(tuán)聚的不同影響，以期尋找出適合在布袋除塵器上運(yùn)用的化學(xué)團(tuán)聚劑。

1、實(shí)驗(yàn)方法：
   首先：（1）采集燃煤電廠中的靜電除塵器的灰斗中的細(xì)顆粒物質(zhì)樣品，并采用密封的方式保存?zhèn)溆茫唬?）選用使用頻率較高的4種有機(jī)高分子化合物團(tuán)聚劑，即KC（相對(duì)分子質(zhì)量20萬以上）、XTG（相對(duì)分子質(zhì)量為2×106～2×107）、LBG（相對(duì)分子質(zhì)量約為30萬）和KGM（水凝膠狀多糖、非離子型、高分子量），摻雜_量活性劑物質(zhì)，配制成為溶液備用。
   其次：（1）混合：混合細(xì)顆粒物質(zhì)（收集自燃煤排放物）與預(yù)熱的空氣，以模擬煙氣的方式輸送到團(tuán)聚室；（2）噴入，即把平均直徑25μm左右的霧滴噴入到團(tuán)聚室，霧滴是由團(tuán)聚劑、溶液通過加壓空氣作用霧化而成；（3）團(tuán)聚反應(yīng)，即團(tuán)聚劑與細(xì)顆粒物質(zhì)在模擬煙道環(huán)境中發(fā)生相互作用；（4）去除，即細(xì)顆粒物質(zhì)在團(tuán)聚劑作用下變大，進(jìn)而被當(dāng)前的布袋除塵系統(tǒng)輕松捕獲。
   _后，對(duì)除塵布袋中采集到的顆粒物的樣品，進(jìn)行一般外觀顯微特征觀察，進(jìn)一步使用煙氣專用分析儀分析除塵后的煙氣排放濃度。

2、結(jié)果與分析：
2.1、細(xì)顆粒物微觀研究：

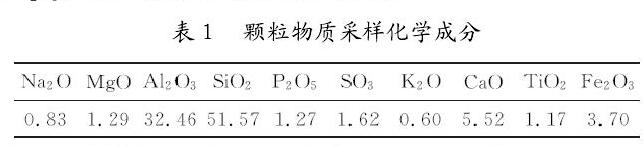

試驗(yàn)中所收集到電廠的細(xì)顆粒物質(zhì)樣品所含化學(xué)成分如表1（其中總含量之和大于70%的是Si O2、Fe2O3和Al2O3，這是常見的飛灰F類）所示：表１　顆粒物質(zhì)采樣化學(xué)成分

表１　顆粒物質(zhì)采樣化學(xué)成

分

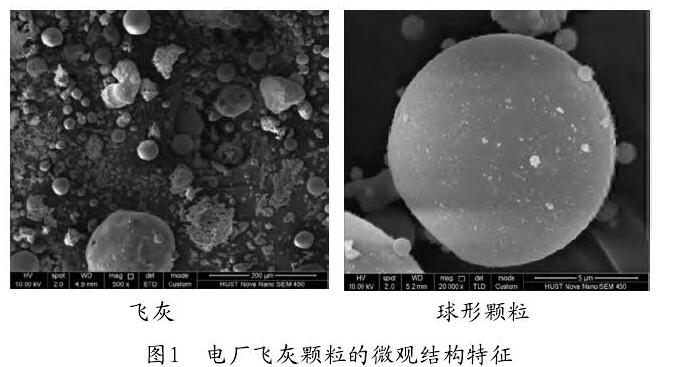

圖1　電廠飛灰顆粒的微觀結(jié)構(gòu)特征

由圖1可見，大部分飛灰顆粒球形度較圓滑，粒度分散不均，較小值介于1～10μm范圍內(nèi)。經(jīng)研究得出，粒徑不_過4.5μm的顆粒，外形大致為球形。這樣，即使靜電除塵設(shè)備除塵效率高達(dá)99%，但其對(duì)PM2.5吸附的效率也只有90%，其他除塵器的效果更差，所以飛灰含有的球形細(xì)顆粒物質(zhì)是團(tuán)聚技術(shù)脫除的重點(diǎn)目標(biāo)之一。

2.2、團(tuán)聚技術(shù)在不同溫度下的效果：
由于在團(tuán)聚反應(yīng)過程中，團(tuán)聚劑水滴被煙氣預(yù)熱，溫度逐步上升，所以我們_考慮到溫度因素對(duì)飛灰團(tuán)聚結(jié)果的干擾。

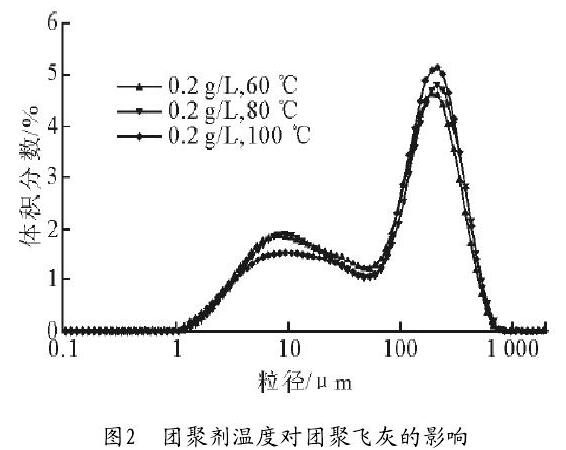

圖2　團(tuán)聚劑溫度對(duì)團(tuán)聚飛灰的影響

由圖2可知，當(dāng)溫度從60℃逐漸上升到80℃時(shí)，飛灰的顆粒直徑排布未產(chǎn)生顯著變化；但當(dāng)溫度由80℃增加到100℃時(shí)，小于PM10的小顆粒物質(zhì)含量從_值1.9%下降到1.5%，同時(shí)200μm大小的大顆粒物質(zhì)占有量_值從4.8%增加到5.2%。

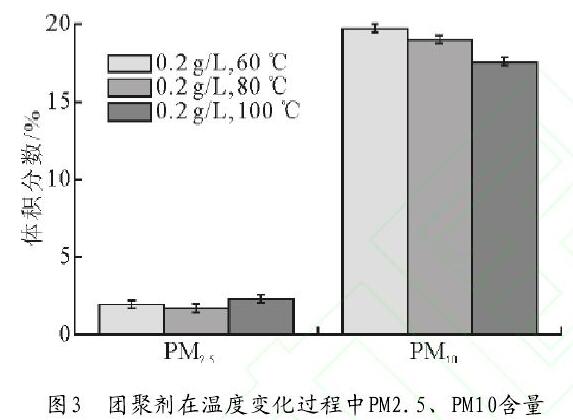

圖3　團(tuán)聚劑在溫度變化過程中PM2.5、PM10含量

由圖3可見，在誤差在不大的范圍內(nèi)，隨著加熱團(tuán)聚劑溫度從60℃增加至100℃時(shí)，PM2.5的單位體積含量先下降然后又增加，PM10的體積含量是逐漸減少的。由此可見，溫度增加后，KC的活性增強(qiáng)，導(dǎo)致團(tuán)聚劑液滴和細(xì)粒物質(zhì)的凝聚力變大，KC對(duì)細(xì)粒物質(zhì)整體的凝聚效果增大，但其對(duì)PM2.5和PM10影響不大。

2.3、團(tuán)聚劑的濃度對(duì)飛灰顆粒的影響：
團(tuán)聚劑濃度對(duì)煤炭燃燒的飛灰顆粒凝聚性能有較大的影響。

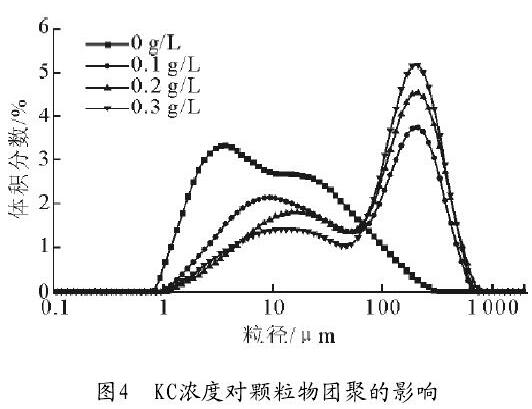

圖4　KC濃度對(duì)顆粒物團(tuán)聚的影響
從圖4可見，飛灰顆粒隨KC濃度的增大，峰值在200μm左右大顆粒比例漸漸增加，但是小于PM10的小顆粒卻逐漸減小。KC的濃度分別為0.1g/L、0.2g/L、0.3g/L時(shí)，較大顆粉塵物質(zhì)峰值依次分別為3.8%、4.6%和5.2%。KC的含有量變多，團(tuán)聚劑與飛灰顆粒接觸的幾率_大，進(jìn)而比較容易使較多小顆粒凝聚成為大顆粒。

。

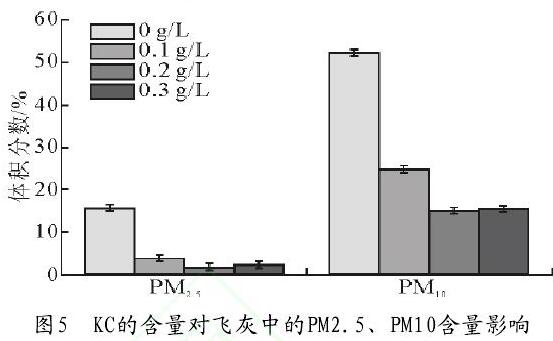

圖5　KC的含量對(duì)飛灰中的PM2.5、PM10含量影響
從圖5可見，當(dāng)KC的含量增加時(shí)，PM2.5及PM10占有量_顯著變少；但當(dāng)KC的濃度從0.2g/L增加到0.3g/L時(shí)，PM2.5及PM10的含量_稍有增加。總而言之，KC的含量越多，促使細(xì)顆粒物質(zhì)凝聚的效果_越加顯著。當(dāng)然，出于成本的考慮，實(shí)際工程應(yīng)用時(shí)肯定要考慮_經(jīng)濟(jì)的團(tuán)聚劑濃度。

2.4、不同類型團(tuán)聚劑的效果：
由于其分子鏈結(jié)構(gòu)及效果不一樣，不同類型的高分子化合物團(tuán)聚劑對(duì)于燃燒產(chǎn)生的顆粒物也有著不同的團(tuán)聚作用。

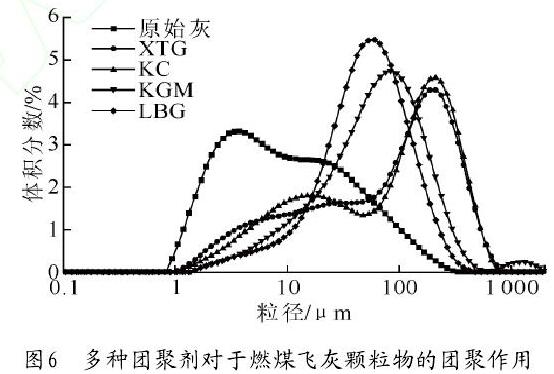

圖6　多種團(tuán)聚劑對(duì)于燃煤飛灰顆粒物的團(tuán)聚作用

通過圖6可以看出，在團(tuán)聚劑質(zhì)量濃度為0.2g/L的條件下，未加團(tuán)聚劑時(shí)，顆粒物質(zhì)式樣在水中表現(xiàn)為雙峰分布，_值分別位于3μm和20μm，放入不同團(tuán)聚劑后，顆粒直徑有明顯變化，峰值粒徑顯著增高。兩種團(tuán)聚劑KC和XTG，其直徑的分布依舊為雙峰分布，但兩個(gè)_值的粒徑分別增加到10μm和300μm左右；關(guān)于團(tuán)聚劑KGM和LBG，凝聚后顆粒直徑的分布僅出現(xiàn)了單個(gè)峰值，在70μm左右。
