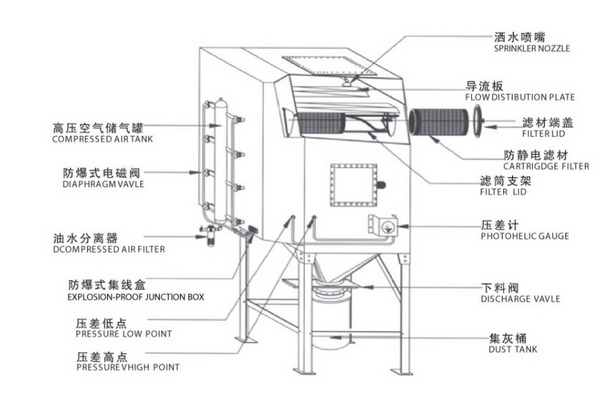

除塵系統中,除塵器以前的含塵氣體管道布置方式有枝狀管網和集合管管網兩種。
1、枝狀管網：
風管可采用垂直、水平或傾斜敷設。傾斜敷設時,風管與水平面的夾角應大于45°,當不能滿足此要求時,應盡量縮短小坡度或水平敷設的管段,并采取防止積塵的措施。枝狀管網的特點是:①管路連接較為復雜,各支管的阻力平衡較難;②運行調節麻煩;③占地少,無集合管的粉塵輸送裝置,比較簡單。
2、集合管管網：
分為水平和垂直兩種。水平集合管連接的風管由上面或側面接人,其斷面風速為3~4m/s,適用于產塵設備分布在同一層平面上,且水平距離較大的場合。垂直集合管連接的風管由切線方向接人,其斷面風速為6~10m/s,適用于產塵設備分布在多層平臺上,且水平距離不大的場合。
集合管管網的主要特點是:
